Bagaimana untuk merancang plat pengedar yang baik untuk pengering fluidizing?

Sebagai pembekal pengering pengering, saya telah menyaksikan secara langsung peranan penting yang dimainkan oleh plat pengedar yang direka bentuk dalam prestasi keseluruhan mesin -mesin ini. Pengering pengering beroperasi pada prinsip fluidisasi, di mana katil zarah pepejal berubah menjadi cecair seperti negara dengan melewati gas melaluinya. Plat pengedar bertanggungjawab untuk mengedarkan gas secara merata di atas katil zarah, memastikan pemindahan haba dan massa yang cekap, dan akhirnya, hasil pengeringan berkualiti tinggi. Dalam blog ini, saya akan berkongsi beberapa pertimbangan dan langkah -langkah utama bagaimana untuk mereka bentuk plat pengedar yang baik untuk pengering fluidizing.

Memahami asas -asas pemahaman dan plat pengedar

Sebelum menyelidiki proses reka bentuk, penting untuk memahami konsep asas pemahaman dan peranan plat pengedar. Fluidisasi berlaku apabila daya seret ke atas yang dikenakan oleh gas pada zarah pepejal adalah sama dengan atau lebih besar daripada daya graviti yang bertindak pada zarah. Pada ketika ini, zarah -zarah itu digantung dalam aliran gas, mewujudkan tingkah laku seperti cecair.

Plat pengedar terletak di bahagian bawah ruang fluidizing dan berfungsi sebagai antara muka antara salur masuk gas dan katil zarah. Fungsi utamanya adalah untuk mengedarkan gas secara seragam melintasi bahagian silang katil. Plat pengedar yang direka dengan baik boleh menyebabkan aliran gas yang tidak sekata, yang boleh mengakibatkan penyaluran (di mana gas mengalir melalui laluan keutamaan), zon mati (kawasan dengan sedikit atau tiada aliran gas), dan pengeringan yang tidak konsisten.

Pertimbangan Reka Bentuk Utama

Pengagihan gas

Aspek yang paling kritikal dari reka bentuk plat pengedar adalah mencapai pengedaran gas seragam. Ini dapat dicapai melalui beberapa cara:

• Corak dan saiz lubang: Lubang -lubang di plat pengedar harus diatur dalam corak yang menggalakkan aliran gas. Corak lubang biasa termasuk persegi, segi tiga, dan pengaturan heksagon. Saiz lubang juga penting. Lubang -lubang yang lebih kecil boleh memberikan pengedaran gas yang lebih baik tetapi mungkin lebih mudah tersumbat, terutamanya apabila berurusan dengan zarah halus. Lubang -lubang yang lebih besar, sebaliknya, kurang berkemungkinan menyumbat tetapi mungkin mengakibatkan aliran gas yang kurang seragam. Peraturan yang baik adalah memilih saiz lubang yang cukup kecil untuk memastikan pengedaran seragam tetapi cukup besar untuk mencegah penyumbatan.
• Nisbah kawasan terbuka: Nisbah kawasan terbuka adalah nisbah jumlah kawasan lubang ke kawasan keseluruhan plat pengedar. Nisbah kawasan terbuka yang lebih tinggi membolehkan penurunan tekanan yang lebih rendah merentasi plat, yang dapat mengurangkan penggunaan tenaga. Walau bagaimanapun, nisbah kawasan terbuka yang terlalu tinggi boleh menyebabkan pengedaran gas yang tidak sekata. Biasanya, nisbah kawasan terbuka untuk plat pengedar dalam pengering pengering berkisar antara 5% hingga 20%.

Pengekalan zarah

Plat pengedar juga mesti menghalang zarah pepejal daripada jatuh melalui lubang ke dalam salur masuk gas. Ini boleh dicapai dengan menggunakan saiz dan bentuk lubang yang sesuai. Sebagai contoh, lubang tirus boleh membantu mencegah penembusan zarah sementara masih membenarkan aliran gas yang baik. Di samping itu, lapisan mesh halus atau bahan berliang boleh diletakkan di atas plat pengedar untuk mengekalkan zarah lagi.

Pemilihan bahan

Bahan plat pengedar harus dipilih berdasarkan beberapa faktor, termasuk sifat -sifat gas dan zarah pepejal, suhu operasi dan tekanan, dan kekerasan alam sekitar. Bahan umum untuk plat pengedar termasuk keluli tahan karat, keluli karbon, dan seramik. Keluli tahan karat adalah pilihan yang popular kerana rintangan kakisan dan kekuatan mekanikalnya. Plat pengedar seramik sering digunakan dalam aplikasi suhu tinggi kerana kestabilan terma yang sangat baik.

Penurunan tekanan

Penurunan tekanan merentasi plat pengedar adalah pertimbangan penting. Penurunan tekanan tinggi boleh meningkatkan penggunaan tenaga, sementara penurunan tekanan rendah boleh mengakibatkan pengedaran gas yang lemah. Penurunan tekanan dipengaruhi oleh faktor -faktor seperti saiz lubang, nisbah kawasan terbuka, dan halaju gas. Adalah penting untuk merancang plat pengedar untuk mencapai kejatuhan tekanan yang optimum yang mengimbangi kecekapan tenaga dan pengagihan gas.

Langkah reka bentuk

Langkah 1: Tentukan keperluan proses

Langkah pertama dalam merancang plat pengedar adalah untuk menentukan keperluan proses. Ini termasuk menentukan jenis dan saiz zarah pepejal, kadar aliran gas, suhu operasi dan tekanan, dan kecekapan pengeringan yang dikehendaki. Sebagai contoh, jika anda mengeringkan serbuk halus, anda perlu memberi perhatian khusus untuk mencegah penyumbatan dan memastikan pengedaran gas seragam.

Langkah 2: Pilih corak dan saiz lubang

Berdasarkan keperluan proses, pilih corak dan saiz lubang yang sesuai. Anda boleh menggunakan korelasi empirikal atau simulasi dinamik cecair (CFD) untuk meramalkan pengagihan aliran gas untuk corak dan saiz lubang yang berbeza. Simulasi CFD amat berguna untuk geometri kompleks dan dapat memberikan maklumat terperinci tentang tingkah laku aliran gas dalam ruang fluidizing.

Langkah 3: Kirakan nisbah kawasan terbuka

Sebaik sahaja anda telah memilih corak dan saiz lubang, hitung nisbah kawasan terbuka. Anda boleh menyesuaikan nisbah kawasan terbuka dengan menukar bilangan atau saiz lubang. Ingatlah untuk mempertimbangkan perdagangan antara kecekapan tenaga dan pengagihan gas apabila menentukan nisbah kawasan terbuka.

Langkah 4: Pilih bahan

Pilih bahan untuk plat pengedar berdasarkan keadaan operasi dan sifat -sifat gas dan zarah pepejal. Pertimbangkan faktor -faktor seperti rintangan kakisan, kestabilan terma, dan kekuatan mekanikal.

Langkah 5: Pertimbangkan ciri tambahan

Bergantung pada aplikasi tertentu, anda mungkin perlu mempertimbangkan ciri tambahan untuk plat pengedar. Sebagai contoh, jika zarah pepejal melekit, anda mungkin perlu melapisi plat pengedar dengan bahan bukan tongkat. Jika gas mengandungi zarah -zarah yang kasar, anda mungkin perlu menggunakan bahan tahan haus atau menambah lapisan pelindung ke plat pengedar.

Ujian dan pengoptimuman

Selepas merancang plat pengedar, penting untuk mengujinya untuk memastikan ia memenuhi keperluan proses. Anda boleh menjalankan ujian skala makmal menggunakan pengering skala kecil untuk menilai pengagihan gas, pengekalan zarah, dan penurunan tekanan. Berdasarkan hasil ujian, anda boleh membuat sebarang pelarasan yang diperlukan untuk reka bentuk, seperti menukar saiz lubang atau nisbah kawasan terbuka.

Sebagai tambahan kepada ujian skala makmal, anda juga boleh menggunakan simulasi CFD untuk mengoptimumkan reka bentuk. Simulasi CFD dapat memberikan maklumat terperinci tentang tingkah laku aliran gas dan dapat membantu anda mengenal pasti bidang untuk penambahbaikan. Dengan menyesuaikan parameter reka bentuk secara beransur -ansur dan menjalankan simulasi CFD, anda boleh mencapai reka bentuk plat pengedar yang optimum.

Peralatan yang berkaitan

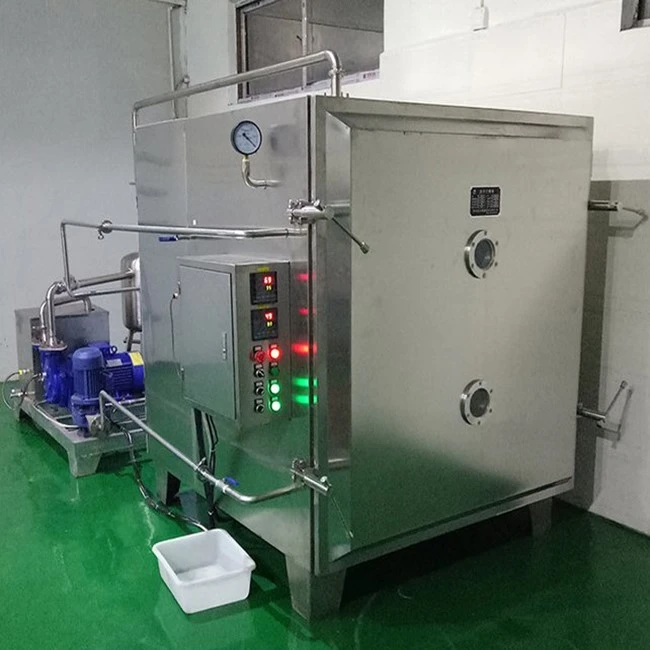

Sebagai tambahan kepada pengering pengering, kami juga menawarkan pelbagai peralatan pengeringan dan pemprosesan yang lain. Sebagai contoh, kamiPengering vakum nadisesuai untuk mengeringkan haba - bahan sensitif di bawah keadaan vakum. KamiPenghancur pelbagai fungsiboleh digunakan untuk memproses bahan pepejal sebelum pengeringan. Dan kamiOven pengeringan udara panasMenyediakan penyelesaian kos yang berkesan untuk aplikasi pengeringan skala kecil.

Kesimpulan

Merancang plat pengedar yang baik untuk pengering fluidizing memerlukan pemahaman yang menyeluruh tentang proses fluidisasi dan pertimbangan yang teliti terhadap pelbagai faktor reka bentuk. Dengan mengikuti langkah -langkah yang digariskan dalam blog ini dan menjalankan ujian dan pengoptimuman yang betul, anda boleh mencapai plat pengedar yang menyediakan pengedaran gas seragam, pengekalan zarah yang cekap, dan penurunan tekanan yang optimum. Sekiranya anda berminat untuk mempelajari lebih lanjut mengenai pengering kami atau peralatan pengeringan yang lain, atau jika anda mempunyai keperluan reka bentuk khusus untuk plat pengedar, sila hubungi kami untuk perbincangan terperinci dan rundingan perolehan.
